Bouwprofielen in aluminium: technische gids 2026

Posted on by admin
Een ingenieur bekijkt de technische handleiding van aluminium profielen.
21
jul

Kort samengevat:

  • Profielen in de bouw zijn gestandaardiseerde dragende of verbindende elementen met vaste geometrische doorsneden.
  • Materiaalkeuzes voor bouwprofielen omvatten staal, aluminium, hout en PVC, elk met specifieke toepassingen en eigenschappen.

Een profiel is in de bouw een gestandaardiseerd, dragend of verbindend element met een specifieke geometrische doorsnede. Die doorsnede, of het nu een I-, H-, U-, L- of kokervorm is, bepaalt hoe het materiaal reageert op buiging, druk en torsie. Zonder de juiste profielen mist een constructie haar structurele basis.

Bouwprofielen worden vervaardigd uit verschillende materialen:

  • Staal: de standaard voor zware utiliteitsbouw vanwege de gunstige prijs-stijfheidsverhouding
  • Aluminium: licht, corrosiebestendig en geschikt voor gevels, kozijnen en modulaire systemen
  • Hout: traditioneel toegepast in woningbouw en interieurconstructies
  • PVC: lichtgewicht en onderhoudsarm, veel gebruikt in kozijnen en gevelbekleding

Conform NEN-EN 1993 en NEN-EN 1999 gelden voor respectievelijk staal en aluminium specifieke rekenregels die de constructeur verplicht toepast bij het ontwerp. De keuze voor een bepaald materiaal en profielvorm is dus nooit willekeurig: het is een technische beslissing met directe gevolgen voor de veiligheid en duurzaamheid van een bouwwerk.

Welke aluminium profielen gebruik je voor bouw en constructie?

Aluminium constructieprofielen worden geproduceerd via extrusie: gesmolten aluminium wordt onder hoge druk door een matrijs geperst, wat exacte vormen en strakke maattoleranties oplevert. Voor bouw- en constructietoepassingen zijn twee hoofdcategorieën dominant.

Met zorg worden aluminium profielen door handen gecontroleerd op kwaliteit en afwerking.

T-slot profielen zijn robuust en kosteneffectief voor statische constructies. De T-vormige sleuf loopt over de volledige lengte van het profiel, zodat je bevestigingsmiddelen op elke positie kunt plaatsen zonder te boren. Dit maakt ze populair voor machineframes, werkbanken, veiligheidsafschermingen en modulaire stellingen. Ze zijn eenvoudig te monteren en breed inzetbaar.

V-slot profielen zijn duurder en specifieker in toepassing. De V-vormige sleuf is ontworpen voor lineaire bewegingen met wielen of lagers, zoals in 3D-printers en CNC-machines. Voor statische bouwconstructies bieden ze geen voordeel ten opzichte van T-slot profielen.

Naast deze twee typen zijn er standaard handelsprofiel vormen die je ook in aluminium aantreft:

  • I-profielen: hoog lijf, smalle flenzen, geoptimaliseerd voor buiging over een overspanning
  • H-profielen: bredere flenzen, geschikt voor kolommen en zware liggers
  • U-profielen: toegepast als randligger of in trappenhuizen
  • L-profielen (hoekstaal): onmisbaar voor verbindingen en lateien
  • Kokerprofielen: vierkant of rechthoekig, uitstekend voor het opvangen van torsiekrachten

Pro-tip: Kies T-slot profielen voor vaste constructies waarbij je later nog aanpassingen wilt doen. V-slot profielen zijn alleen zinvol als je daadwerkelijk lineaire beweging nodig hebt. Meng de twee typen niet in één constructie: V-wielen werken niet goed op T-slot profielen, wat slijtage en onnauwkeurigheid veroorzaakt.

Bij modulaire aluminium systemen is rastermaat een kritisch selectiecriterium. Gangbare rastermaatreeksen zijn in verschillende maten beschikbaar, waaronder veelgebruikte standaardafstanden voor modulaire systemen. Accessoires zijn vaak merkgebonden en niet zomaar uitwisselbaar tussen systemen met verschillende rastermaatreeksen. Controleer dit altijd vóór aankoop.

Architecten bekijken een modulair aluminium profielensysteem.

Welke normen en certificeringen gelden voor bouwprofielen?

Voor constructieve toepassingen zijn CE-markering en NEN-EN 1090-certificering wettelijk verplicht in Nederland. Zonder deze certificering mag een profiel niet worden toegepast in een dragende constructie. De NEN-EN 1090-norm reguleert het vervaardigen en aanbrengen van stalen en aluminium constructies en werkt met uitvoeringsklassen (EXC1 tot EXC4): hoe groter de gevolgen bij falen, hoe strenger de eisen.

De materiaalkeuze tussen staal en aluminium volgt duidelijke technische logica. Staal is de standaard voor zware utiliteitsbouw vanwege prijs en stijfheid. Aluminium past beter bij modulaire en corrosiegevoelige toepassingen, zoals gevels, kozijnen en constructies in kustgebieden. Dit onderscheid is vastgelegd in de Eurocodes en de BBL-richtlijnen.

Relevante normen op een rij:

  • NEN-EN 1993: rekenregels voor staalconstructies
  • NEN-EN 1999: rekenregels voor aluminiumconstructies
  • NEN-EN 1090: certificering voor het vervaardigen van staal- en aluminiumconstructies
  • NEN-EN 10025: technische leveringsvoorwaarden voor constructiestaal
  • BBL (Besluit bouwwerken leefomgeving): wettelijk kader voor alle draagconstructies in Nederland

Een punt dat bouwers en ontwerpers regelmatig onderschatten: de mechanische sterkte van een aluminium constructie wordt vaak niet bepaald door het profiel zelf, maar door de verbindingen. Bouten, hoekverbinders en koppelingen zijn de zwakste schakel. Verkeerde bevestigingsmiddelen tasten de structurele integriteit aan, ook als het profiel zelf ruim voldoende capaciteit heeft.

Aluminium vraagt weinig onderhoud in vergelijking met staal. Het roest niet en is van nature corrosiebestendig. Een geëloxeerde of gepoedercoate afwerking verlengt de levensduur verder, ook in agressieve omgevingen zoals kustgebieden of industriële zones.

Waar moet je op letten bij het kiezen van aluminium profielen?

De juiste keuze begint bij de toepassing. Stel jezelf drie vragen: wat is de belasting, hoe wordt het profiel gemonteerd en welke omgeving moet het doorstaan? Vanuit die antwoorden filter je snel de geschikte opties.

Praktische selectiecriteria:

  • Belasting: bepaal of het profiel statisch belast wordt of lineaire beweging moet ondersteunen
  • Rastermaat en compatibiliteit: controleer of accessoires en verbindingsstukken passen bij het gekozen systeem
  • CE-markering: verplicht voor dragende constructies; vraag altijd om de prestatieverklaring (DoP)
  • Afwerking: kies geëloxeerd voor buiten, gepoedercoat voor esthetische toepassingen binnenshuis
  • Montagemethode: T-slot profielen zijn eenvoudig te monteren met standaard boutverbindingen

Voor professionals die aluminium profielsystemen op maat zoeken, is het verstandig om al in de ontwerpfase de rastermaat en het verbindingssysteem vast te leggen. Achteraf aanpassen kost tijd en geld.

Pro-tip: Houd bij grote buitenconstructies rekening met thermische uitzetting van aluminium. Pas dilatatievoegen toe om spanningen en vervormingen bij temperatuurverschillen te voorkomen.

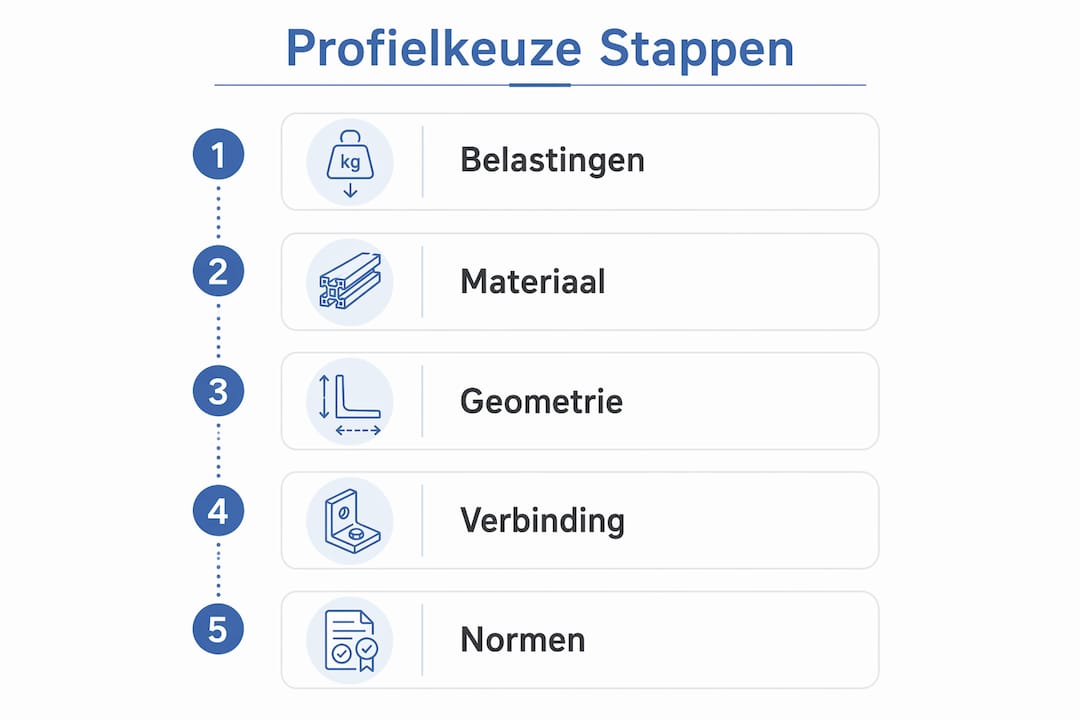

Infographic: Stappenplan voor het kiezen van de juiste aluminium profielen

Professionals die actief zijn in de bouwsector en meer willen weten over werken met aluminium profielen, vinden aanvullende informatie over flexibele bouwfuncties in de sector.

Wat zijn I-Type, B-Type en sleuf 5/6/8 profielen?

Bij aluminium systeemprofielen voor modulaire constructies kom je drie gangbare typeaanduidingen tegen: I-Type, B-Type en de sleufmaat (5, 6 of 8 mm).

I-Type profielen hebben een sleuf met een smalle opening en een ronde binnenkant. Ze zijn compatibel met standaard hamerkopbouten en worden veel gebruikt in machinebouw en industriële frames. De sleuf zit aan de buitenkant van het profiel en is niet zichtbaar aan de binnenzijde.

B-Type profielen hebben een bredere sleufopening met een vierkante binnenkant. Dit type is compatibel met een groter assortiment verbindingsstukken en is populair in Europa voor constructietoepassingen waarbij snelle montage en demontage gewenst is.

De sleufmaat (5, 6 of 8 mm) geeft de breedte van de sleufopening aan en bepaalt welke bouten en moeren je kunt gebruiken. Sleuf 8 is de meest gangbare maat voor zwaardere constructies; sleuf 5 en 6 worden vaker toegepast in lichtere frames en precisieconstructies. Controleer altijd of je verbindingshardware overeenkomt met de sleufmaat van het profiel.

Wat is het verschil tussen de belangrijkste profieltypen?

Het kernverschil tussen profieltypen zit in de geometrie van de doorsnede en de manier waarop die geometrie krachten verdeelt. Een I-profiel of IPE-profiel heeft een hoog lijf en smalle flenzen: efficiënt voor buiging over een overspanning, maar gevoelig voor torsie. Een H-profiel (HEA, HEB, HEM) heeft bredere flenzen en is stabieler als kolom. Een kokerprofiel is gesloten en blinkt uit in het opvangen van torsiekrachten.

Voor aluminium systeemprofielen geldt een ander onderscheid. T-slot versus V-slot gaat niet over draagkracht, maar over de functie van de sleuf. T-slot is universeel en statisch; V-slot is specifiek voor lineaire beweging. I-Type versus B-Type gaat over de sleufgeometrie en de compatibiliteit met verbindingsstukken.

Staal versus aluminium is een materiaalkeuze met duidelijke consequenties: staal is stijver en goedkoper per kilo voor zware belastingen, aluminium is lichter, corrosiebestendig en beter te extruderen in complexe vormen. Voor gevels, kozijnen en modulaire bouwsystemen wint aluminium het op onderhoudsgemak en gewicht. Voor kolommen en liggers in zware utiliteitsbouw blijft staal de standaard.

Hoe bepaal je de belastbaarheid van een aluminium profiel?

De belastbaarheid van een aluminium profiel hangt af van drie factoren: de legering, de profielgeometrie en de verbindingen. Gangbare legeringen voor constructieprofielen zijn 6060 en 6063, beide uit de 6000-serie met magnesium en silicium als legeringselementen. Legering 6082 biedt hogere sterkte en wordt toegepast waar grotere belastingen optreden.

De profielgeometrie bepaalt het weerstandsmoment en het traagheidsmoment. Een profiel met meer materiaal op grotere afstand van de neutrale lijn, zoals bij een I- of H-vorm, biedt meer weerstand tegen buiging. Kokerprofielen verdelen de massa gelijkmatig rondom de kern en zijn daardoor sterk in torsie.

Verbindingen zijn in de praktijk de beperkende factor. De kwaliteit van boutverbindingen, hoekverbinders en koppelingen bepaalt de uiteindelijke constructiefunctie meer dan de profieldoorsnede zelf. Dit geldt zeker bij aluminium systeemprofielen, waar de verbindingen standaard zijn en de profielen op maat worden gezaagd.

Hoe kies je het juiste profiel op basis van ontwerpcriteria?

De keuze begint bij de belastingscombinaties: welke krachten werken op het profiel in, en in welke richting? Een vloerligger krijgt voornamelijk buigbelasting, een kolom drukkracht en een gevelelement windbelasting. Elk vraagt een andere profielvorm.

Daarna volgt de materiaalkeuze. Aluminium verdient de voorkeur bij lichte constructies, gevels, kozijnen en omgevingen met vocht of corrosie. Voor bouwen met aluminium profielen op maat geldt dat de rastermaat en het verbindingssysteem al in de ontwerpfase vastgelegd moeten worden.

Tot slot: laat de constructieberekening altijd uitvoeren conform de toepasselijke Eurocode. NEN-EN 1999 schrijft voor hoe je omgaat met belastingscombinaties, stabiliteit en de capaciteit van aluminium doorsneden. Een profiel kiezen is één ding; aantonen dat het voldoet aan de uiterste grenstoestanden is de wettelijke plicht van de constructeur.

Belangrijkste inzichten

Aluminium profielen zijn de meest veelzijdige keuze voor lichte constructies, gevels en modulaire systemen, mits gecertificeerd en correct verbonden.

Punt Details
Profielgeometrie bepaalt sterkte De doorsnede (I, H, U, koker) dicteert het weerstandsmoment en de geschiktheid per toepassing.
CE-markering is verplicht Zonder NEN-EN 1090-certificering mag een profiel niet in een dragende constructie worden toegepast.
Verbindingen zijn de zwakste schakel De kwaliteit van bouten en koppelingen bepaalt de constructiefunctie meer dan het profiel zelf.
T-slot en V-slot zijn niet uitwisselbaar V-wielen werken niet goed op T-slot profielen en veroorzaken slijtage en onnauwkeurigheid.
Thermische uitzetting vraagt aandacht Pas dilatatievoegen toe bij grote buitenconstructies om vervormingen te voorkomen.
