Thermisch onderbroken profielen: gids voor bouwprofessionals
jun
TL;DR:
- Thermisch onderbroken profielen bestaan uit kozijnsystemen met een isolerende kunststof barrière die warmteverlies en koudebruggen vermindert. Ze zijn essentieel voor projecten die voldoen aan EPB- en passiefhuisnormen, doordat ze aanzienlijke energiebesparingen bieden en condensvorming beperken. De prestaties hangen af van correcte montage, gedetailleerde systeemkeuze en goede ventilatie, waarbij fouten de isolatiewaarde aanzienlijk kunnen verslechteren.
Thermisch onderbroken profielen zijn kozijnprofielen met een isolerende kunststof barrière die warmteoverdracht tussen binnen en buiten minimaliseert en koudebrugvorming in aluminium en stalen kozijnen voorkomt. In de bouwpraktijk in Nederland en België zijn ze geen luxe meer, maar een technische noodzaak voor elk project dat moet voldoen aan EPB-eisen of passiefhuisnormen. De industrie spreekt ook wel van “thermisch onderbroken kozijnsystemen” of “isolatieprofielen met thermische barrière”. Dit artikel legt uit hoe ze werken, welke prestaties je mag verwachten, en waar je als architect of aannemer op moet letten bij ontwerp en plaatsing.
Hoe werken thermisch onderbroken profielen technisch?
Een standaard aluminiumprofiel geleidt warmte sterk, omdat aluminium een hoge thermische geleidbaarheid heeft. Bij thermisch onderbroken profielen wordt het profiel in twee aparte kamers gesplitst door een strook van glasvezelversterkt polyamide of een vergelijkbaar kunststof materiaal. Dit kunststof tussenmateriaal heeft een veel lagere warmtegeleidbaarheid dan aluminium, waardoor de warmtestroom tussen de binnenzijde en de buitenzijde van het kozijn sterk wordt beperkt.
Het verschil in prestatie ten opzichte van een standaard profiel is aanzienlijk. Een niet-onderbroken aluminiumprofiel heeft een Uf-waarde (warmtedoorgangscoëfficiënt van het profiel) van circa 5 tot 7 W/(m²·K). Aluminium kozijnen met thermische onderbreking bereiken Uf-waarden rond 1,6 tot 1,8 W/(m²·K), en in combinatie met triple glas liggen de Uw-waarden (het gehele raam inclusief glas) rond 1,1 tot 1,3 W/(m²·K). Dat is een reductie van warmteverlies via het kozijn met meer dan 70 procent.
Drie technische begrippen zijn onmisbaar als je met deze profielen werkt:
- Uf-waarde: de warmtedoorgangscoëfficiënt van het profiel zelf, exclusief glas
- Uw-waarde: de gecombineerde waarde van profiel, glas en randafdichting voor het gehele raam
- Psi-waarde (ψ): de lineaire warmtedoorgangscoëfficiënt van de aansluiting tussen profiel en glas, of tussen kozijn en muur
Pro-tip: Vraag bij elk systeem altijd het gecertificeerde technische dossier op met de Uf-waarde per profielsectie. Fabrikanten publiceren soms een gunstige gemiddelde waarde die niet representatief is voor alle profielconfiguraties in jouw project.
De dikte van de thermische barrière bepaalt mee hoe goed het profiel isoleert. Bredere barrières geven lagere Uf-waarden, maar vragen ook om een breder profiel. Systemen met een kamerdiepte van 86 mm of meer, zoals het Aluprof MB-86 systeem, zijn specifiek ontworpen voor projecten met hoge isolatie-eisen.

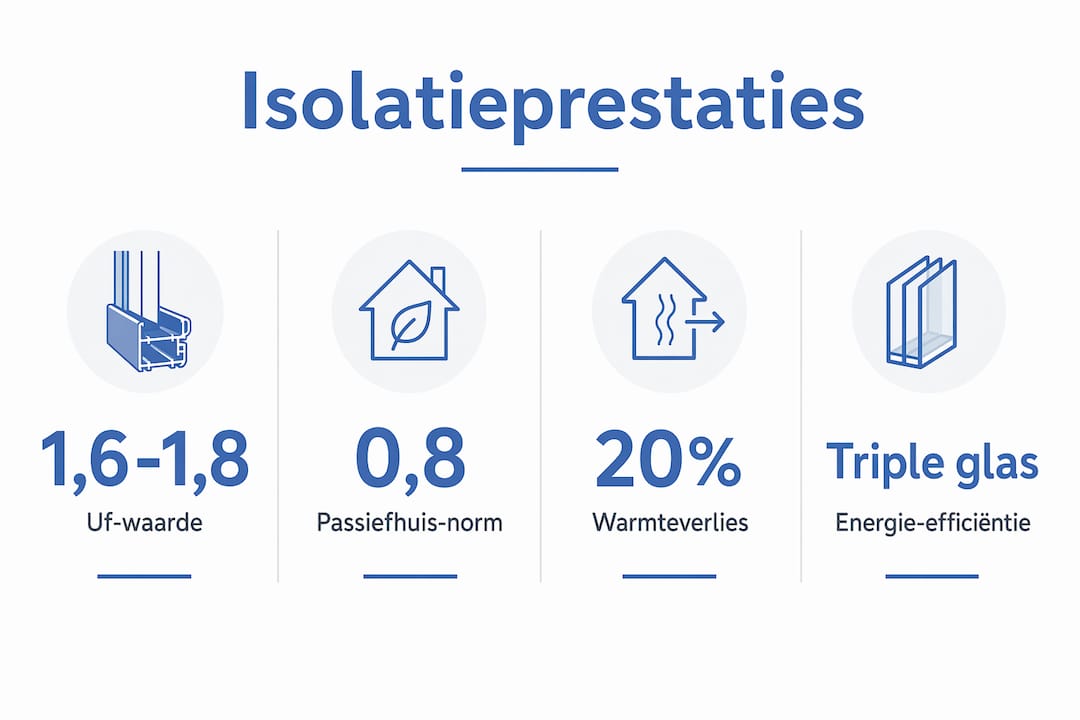

Welke prestaties en energiebesparingen bieden isolatieprofielen?
De energiebesparing die thermisch onderbroken kozijnsystemen opleveren, hangt af van drie factoren: de Uf-waarde van het profiel, de Ug-waarde van het glas, en de kwaliteit van de montageaansluiting. Samen bepalen ze de Uw-waarde van het raam als geheel.
| Profieltype | Uf-waarde (W/m²K) | Uw met dubbel glas | Uw met triple glas |
|---|---|---|---|
| Standaard aluminium (niet onderbroken) | 5,0 tot 7,0 | 2,8 tot 3,5 | niet relevant |
| Aluminium met thermische onderbreking | 1,6 tot 1,8 | 1,6 tot 2,0 | 1,1 tot 1,3 |
| Aluminium passiefhuissysteem (MB-86 e.d.) | 0,9 tot 1,2 | niet relevant | 0,7 tot 0,9 |
| Kunststof profiel (PVC) | 1,2 tot 1,8 | 1,4 tot 1,8 | 1,0 tot 1,2 |
Koudebruggen kunnen tot circa 20% extra warmteverlies veroorzaken ten opzichte van een goed geïsoleerde constructie zonder onderbrekingen in de thermische schil. Dit betekent dat zelfs een kwalitatief goed profiel zijn potentieel niet volledig benut als de aansluitdetails niet kloppen.
Condens op kozijnen is een directe indicator van thermische zwakte. Condens op ramen ontstaat als de oppervlaktetemperatuur lager is dan het dauwpunt, wat bij niet-onderbroken profielen snel het geval is bij buitentemperaturen onder nul. Thermisch onderbroken profielen houden de binnenoppervlaktetemperatuur hoger, waardoor condensvorming op het profiel sterk vermindert.
Voor passiefhuisprojecten geldt een Uw-waarde van maximaal 0,8 W/(m²·K) als richtlijn. Het Aluprof MB-86 systeem kan passiefhuis-niveau halen met een Uw-waarde van 0,8 W/(m²·K) of lager, mits de systeemconfiguratie, het isolatiemateriaal en de luchtdichtheidsdetails exact op elkaar zijn afgestemd. Dit is geen standaardoplossing die je zomaar bestelt. Het vereist een volledig uitgewerkt bouwbestek.
Waar let je op bij ontwerp en plaatsing van thermisch onderbroken kozijnen?
De keuze voor het juiste profiel is slechts de helft van het werk. Montage en aansluitdetails zijn vaak de zwakste schakel wat betreft koudebruggen, niet het profiel zelf. Een perfect gespecificeerd systeem presteert ondermaats als de aansluiting op de muur, de vloer of het dak niet koudebrugvrij is uitgevoerd.
Volg bij elk project deze stappen voor een correcte uitvoering:
- Werk met gecertificeerde detailtekeningen. Elke aansluiting van het kozijn op de isolatieschil moet in detail zijn uitgewerkt, inclusief de ψ-waarden van de bouwknopen. EPB-berekeningen in België toetsen deze details expliciet.
- Controleer de overlapping van de isolatielagen. De isolatie van de muur moet aansluiten op de thermische barrière in het profiel. Een onderbreking van slechts enkele centimeters is voldoende om een koudebrug te vormen.
- Zorg voor luchtdichtheid bij de montage. Gebruik compriband of voorgecomprimeerde afdichtingstapes aan de buitenzijde en dampopen folie aan de binnenzijde. De volgorde van afdichting bepaalt of vocht kan ontsnappen of wordt ingesloten.
- Plan ventilatie mee in het ontwerp. Condensvorming is een systeemgedrag. Ook met thermisch onderbroken profielen is goede ventilatie noodzakelijk om vochtproblemen te voorkomen. Koppel de keuze voor kozijnsystemen altijd aan het ventilatieconcept van het gebouw.
- Voer werfcontroles uit. Laat een EPB-verslaggever of bouwkundig toezichthouder de montage controleren voordat de afwerking wordt aangebracht. Fouten zijn achteraf nauwelijks te corrigeren zonder grote ingrepen.
Pro-tip: Leg bij de aanbesteding vast welke ψ-waarden de aannemer moet halen per bouwknoop. Zonder contractuele vastlegging van deze waarden is er geen basis voor controle of aansprakelijkheid bij gebreken.
Veelvoorkomende fouten in de praktijk zijn: het gebruik van metalen bevestigingsankers die de thermische barrière doorkruisen, het ontbreken van een isolerende ondersteuning onder het kozijn, en het aanbrengen van luchtdichtheidsfolie aan de verkeerde zijde van de constructie. Elk van deze fouten leidt tot meetbare verslechtering van de EPB-score.
Welke soorten profielen zijn er en wanneer kies je welke?

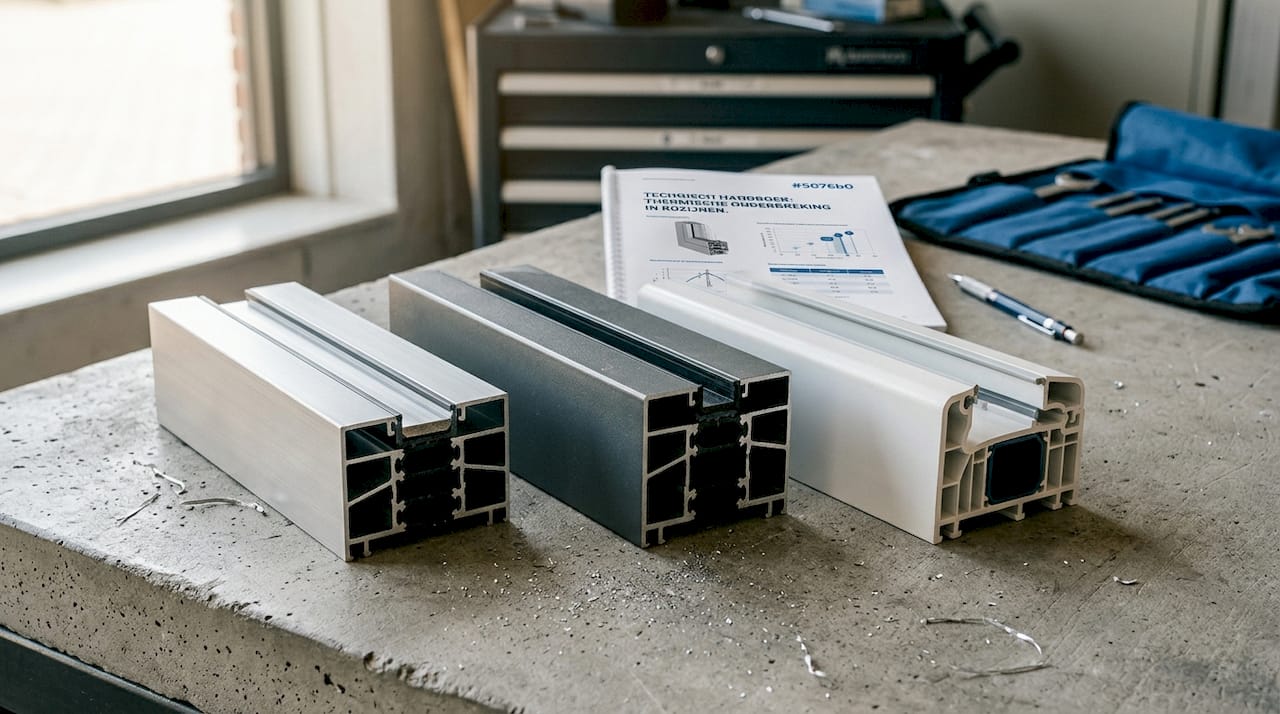

Thermisch onderbroken profielen zijn beschikbaar in drie hoofdmaterialen: aluminium, staal en kunststof (PVC). Elk materiaal heeft specifieke toepassingsgebieden en beperkingen.
| Materiaal | Voordelen | Beperkingen | Beste toepassing |
|---|---|---|---|
| Aluminium met thermische onderbreking | Slanke profielen, hoge sterkte, breed kleurenpalet, lange levensduur | Hogere kostprijs dan PVC, vereist zorgvuldige montage | Nieuwbouw, renovatie, grote glasoppervlakken, schuifpuien |
| Staal met thermische onderbreking | Maximale slankte, architectonisch karakter, hoge sterkte | Beperkt aanbod, hogere prijs, specifieke montage-eisen | Steellook kozijnen, industrieel erfgoed, designprojecten |
| Kunststof (PVC) | Lagere kostprijs, goede isolatiewaarden, weinig onderhoud | Bredere profielen, minder stijf, beperkte kleuropties | Sociale woningbouw, renovatie met beperkt budget |
Voor projecten in Nederland en België die moeten voldoen aan de huidige energieprestatie-eisen is aluminium met thermische onderbreking de meest gebruikte keuze bij nieuwbouw. De combinatie van slanke profilering, hoge sterkte en goede isolatiewaarden maakt het systeem geschikt voor grote glasoppervlakken, schuifpuien en vouwwanden. Meer informatie over de beschikbare aluminium profielen producenten helpt je bij het vergelijken van systemen en certificaten.
Stalen profielen met thermische onderbreking worden ingezet voor steellook kozijnen waarbij het architectonisch beeld bepalend is. De profielen zijn uiterst slank, maar de thermische prestaties zijn doorgaans iets lager dan bij aluminium systemen met vergelijkbare kamerdiepte. Voor passiefhuisprojecten zijn specifieke aluminium systemen zoals het Aluprof MB-86 de aangewezen keuze, mits de volledige systeemconfiguratie correct is uitgewerkt. Lees meer over raamkozijnen voor passiefhuis toepassingen in de praktijk.
Hoe dragen thermisch onderbroken profielen bij aan EPB-naleving?
In België is de EPB-regelgeving (Energieprestatie en Binnenklimaat) de wettelijke basis voor energieprestatie-eisen bij nieuwbouw en ingrijpende renovatie. In Nederland gelden vergelijkbare eisen via het Bouwbesluit en de BENG-normen (Bijna Energieneutrale Gebouwen). Thermisch onderbroken profielen spelen in beide stelsels een directe rol.
De relevantie voor EPB en BENG is concreet op drie niveaus:
- E-peil en EPC: de Uw-waarden van ramen en deuren tellen rechtstreeks mee in de berekening van het E-peil (België) of de EPC (Nederland). Lagere Uw-waarden verlagen het E-peil en verbeteren de EPC-score.
- Bouwknopen en ψ-waarden: koudebruggen bij kozijnaansluitingen worden in de EPB-berekening verrekend via ψ-waarden. Onjuiste of niet-gedocumenteerde aansluitingen leiden tot een hogere E-peil-bijdrage van bouwknopen, wat de score verslechtert.
- Luchtdichtheid en ventilatie: vanaf 1 januari 2016 is in België een erkend ventilatieverslaggever verplicht bij nieuwbouw en renovatie. Ventilatie en luchtdichtheid zijn onlosmakelijk verbonden met de thermische isolatieprestaties van het kozijnsysteem.
Voor de documentatie bij vergunningaanvragen heb je als architect of aannemer de volgende gegevens nodig: het gecertificeerde technische dossier van het profielsysteem met Uf-waarden per sectie, de Ug-waarde van de beglazing, de ψ-waarden van de glasrand en de bouwknopen, en de luchtdichtheidsklasse van het systeem. Zonder deze documenten kan de EPB-verslaggever de berekening niet correct uitvoeren. Meer achtergrond over het verbeteren van isolatiewaarden van aluminium kozijnen biedt praktische handvatten voor de specificatiefase.
Werfcontrole is in dit kader geen optionele stap. Detailtekeningen moeten EPB-parameters zoals ψ-waarden expliciet onderbouwen. Als de uitvoering afwijkt van de tekeningen, vervalt de basis voor de EPB-berekening en kan de verslaggever de prestaties niet garanderen.
Belangrijkste inzichten
Thermisch onderbroken profielen leveren alleen de beloofde isolatieprestaties als profiel, beglazing, montagedetails en ventilatie als één geïntegreerd systeem worden ontworpen en uitgevoerd.
| Punt | Details |
|---|---|
| Uf-waarden bepalen de profielprestatie | Aluminium met thermische onderbreking haalt Uf-waarden van 1,6 tot 1,8 W/(m²·K), tegenover 5 tot 7 voor standaard aluminium. |
| Montagedetails zijn de zwakste schakel | Koudebruggen ontstaan vaker door foute aansluitingen dan door het profiel zelf. Werfcontrole is onmisbaar. |
| EPB-documentatie vereist gecertificeerde waarden | Uf, Ug en ψ-waarden moeten uit gecertificeerde technische dossiers komen voor een geldige EPB-berekening. |
| Ventilatie hoort bij het systeem | Thermisch onderbroken profielen verminderen condens, maar vervangen ventilatie niet. Beide zijn noodzakelijk. |
| Passiefhuis vereist exacte systeemkeuze | Een Uw-waarde onder 0,8 W/(m²·K) is alleen haalbaar met een volledig afgestemd profielsysteem, glas en luchtdichtheidsdetails. |
Mijn visie op thermische onderbreking in de bouwpraktijk
Wat mij na jaren in de aluminium kozijnenbranche het meest opvalt, is het verschil tussen wat op papier wordt gespecificeerd en wat op de werf daadwerkelijk wordt uitgevoerd. Architecten kiezen terecht voor systemen met uitstekende Uf-waarden, maar de winst verdwijnt zodra een monteur een stalen anker dwars door de thermische barrière schroeft of de isolatielaag niet aansluit op het kozijn.
De misvatting die ik het vaakst tegenkom, is dat thermische onderbreking een eigenschap is van het profiel alleen. Dat klopt niet. Het is een eigenschap van het gehele bouwdetail. Een profiel met een Uf-waarde van 1,6 W/(m²·K) presteert in de praktijk als een standaard kozijn als de montage niet klopt. De doorlopende thermische schil is minstens zo bepalend als het profiel zelf.
Wat ik ook zie, is dat ventilatie te laat in het ontwerpproces wordt meegenomen. Thermisch onderbroken kozijnen sluiten zo goed af dat gebouwen zonder adequaat ventilatiesysteem vochtproblemen krijgen die vroeger via kieren werden afgevoerd. De combinatie van isolatie en ventilatie moet vanaf het eerste schetsontwerp worden uitgewerkt, niet als nagedachte aan het einde van het traject. Meer over de relatie tussen schuifpuien en ventilatie legt dit verband concreet uit.
Mijn verwachting voor de komende jaren is dat de EPB-eisen in zowel Nederland als België verder worden aangescherpt. Systemen die vandaag net voldoen, zijn over vijf jaar mogelijk onvoldoende voor renovatieprojecten. Wie nu investeert in systemen met Uw-waarden onder 1,0 W/(m²·K) en correcte montagedetails, bouwt een buffer in voor toekomstige regelgeving.
— Dirk
Aluminium kozijnen met thermische onderbreking van Aluminiumschuifpuionline
Aluminiumschuifpuionline levert aluminium kozijnen, schuifpuien, deuren, steellook kozijnen en vouwwanden met thermisch onderbroken profielen voor nieuwbouw en renovatie in Nederland. De systemen zijn geschikt voor projecten die moeten voldoen aan BENG-normen en passiefhuiscriteria.
Voor architecten en aannemers in Zuid-Holland biedt Aluminiumschuifpuionline een volledig aanbod van aluminium kozijnen in Zuid-Holland met thermische onderbreking, inclusief advies over systeemkeuze en montagedetails. Ook voor projecten in Noord-Holland zijn er aluminium kozijnen op maat beschikbaar. Bekijk het volledige overzicht van alu kozijnen of vraag een vrijblijvende offerte aan voor jouw project.
FAQ
Wat is een thermisch onderbroken profiel precies?
Een thermisch onderbroken profiel is een kozijnprofiel waarbij de binnen- en buitenschil worden gescheiden door een isolerende kunststof barrière, meestal van glasvezelversterkt polyamide. Deze barrière beperkt de warmteoverdracht tussen binnen en buiten en voorkomt koudebrugvorming.
Welke Uf-waarde haal je met thermisch onderbroken aluminium profielen?
Aluminium profielen met thermische onderbreking bereiken Uf-waarden van 1,6 tot 1,8 W/(m²·K). In combinatie met triple glas liggen de Uw-waarden van het gehele raam tussen 1,1 en 1,3 W/(m²·K), afhankelijk van het systeem en de montage.
Zijn thermisch onderbroken profielen verplicht bij nieuwbouw in Nederland en België?
De regelgeving schrijft geen specifiek profieltype voor, maar de BENG-normen in Nederland en de EPB-eisen in België stellen Uw-waarden voor ramen die in de praktijk alleen haalbaar zijn met thermisch onderbroken profielen of hoogwaardige kunststof systemen.
Kan condens nog optreden bij thermisch onderbroken kozijnen?
Condens op het profiel zelf wordt sterk verminderd doordat de binnenoppervlaktetemperatuur hoger blijft. Condens op het glas kan nog optreden als de ventilatie onvoldoende is. Ventilatie en thermische isolatie zijn beide noodzakelijk om vochtproblemen te voorkomen.
Wat kost een fout in de montage van thermisch onderbroken profielen?
Een onjuiste montage, zoals een stalen anker dat de thermische barrière doorkruist of een niet-aansluitende isolatielaag, kan de effectieve Uw-waarde van het kozijn met 30 tot 50 procent verslechteren. Dit heeft directe gevolgen voor de EPB-score en kan leiden tot extra kosten voor herstelwerk of aanvullende isolatiemaatregelen.
